«Все новое - хорошо забытое старое». Чего не скажешь про цифровой фотоаппарат, который почти полностью вытеснил пленочный. И не напрасно, поскольку цифровой фотоаппарат имеет множество преимуществ. Соответственно, появились и новые проблемы. Поэтому, в этой статье мы рассмотрим основные поломки и неисправности цифровых фотоаппаратов.
Все неисправности условно можно поделить на физические и технические. К физическим относятся: попадание влаги, песка, перегрев фотокамеры, механические повреждения (удары/падения)
1.Попадание влаги внутрь корпуса. Это одна из основных причин поломки. Причем не обязательно ваш фотоаппарат должен попасть под дождь - достаточно, чтобы он полежал некоторое время в сыром помещении. При этом «подступность» влаги в том, что ее действия незаметно и чем дольше ваш аппарат лежит, тем вероятнее его полный выход из строя. При этом внутри аппарата происходят окислительные процессы электронных элементов.
Если у вас возникли подозрения, что в фотоаппарат попала влага (например, кнопка включения и другие кнопки управления не реагируют), то, в первую очередь, необходимо выключить аппарат, вынуть батарею и поместить его в теплое сухое место. Если официальная гарантия закончилась, то можно самому попробовать во всем разобраться. Для этого понадобится ручные инструменты, в комплект которых входят: набор отверток, пинцет, единица из набора для открывания корпусов, салфетка. Раскрутив корпус, диагностику провести просто - если на внутренних деталях нет отложений солей белого цвета (от попавшей влаги), то можно самому произвести просушку деталей с помощью специальной салфетки. Ни в коем случае нельзя использовать фен, поскольку существует вероятность увеличения площади повреждения.
2.Механические повреждения - очень распространенная причина поломки. Учитывая, что фотоаппарат является переносным устройством, то риск падения или удара очень высок. При этом возможны два вида повреждения: внешние - повреждения корпуса или дисплея и внутренние - повреждения электроники, объектива, в т. ч. механизма зум и других деталей.
В первом случае все просто - незначительные царапины или трещины на корпусе на функциональность не влияют. А от разбитый дисплей.., но и его можно заменить. Более детальная информацию по замене дисплея к цифрового фотоаппарата вы можете прочитать в предыдущих статьях.
При повреждении внутренних деталей и механизмов, скорее всего, нужно проводить полную разборку либо самого аппарата (body), либо объектива.
Основные признаки поломки объектива связаны с выходом из строя механизма зум, т. е. невозможно произвести фокусировку.
3.Попадание песка - данная неисправность встречается также очень часто, особенно в летний период. Даже мелкие частицы пыли могут произвести к проблемам. Особенно, это касается объектива фотоаппарата. Основными признаками поломки является утрудненное движения механизма объектива либо полная его блокировка.
Для устранения данной неисправности необходимы специальные бумажные шаблоны и жидкость для фиксирования объектива. Если этим способом не удается устранить неисправность, тогда приступаем к разборке фотоаппарата.
4.Нарушение теплового режима. При этом внутренние детали фотоаппарата сильно перегреваются, плавятся - это грозит выходом из строя всего аппарата. В этом случае нужно произвести его разборку, выяснить какие детали вышли из строя и их заменить. Если дела совсем плохи, тогда в сервис-центр, но со своими комплектующими.
К техническим неисправностям относятся: неисправности матрицы, объектива, дисплея и других механизмов, а также сбои в программном обеспечении.
Повреждение дисплея
Данная поломка встречается очень часто. Наиболее подвержены риску цифровые фотоаппараты без защитного стекла. В этих моделях даже при легком надавливании можно повредить дисплей.
Основные признаки неисправности ЖК-дисплея: видимые трещины, растекания жидких кристаллов, частичное отображение информации либо ее полное отсутствие. При возникновении такой неисправности Вы самостоятельно можете заменить дисплей на новый. Все необходимые комплектующие и инструменты для ремонта Вы можете найти в нашем интернет-магазине.
Повреждение объектива
Объектив цифрового фотоаппарата очень чувствителен к физическим и механическим воздействиям. Даже незначительные загрязнения на его поверхности могут причинить ему вред. Поломка проявляется чаще всего в плохой фокусировке изображения и плохой работе зума. Выдвинутый объектив, который не реагирует на включение, свидетельствует о проблемах с механизмом привода. В этом случае возможен выход из строя такой хрупкой детали, как шестерни, зубья которых ломаются. При этом попадания даже самых мелких песчинок между шестерни может заблокировать работу механизма зум.
Тогда нужно почистить объектив, используя специальную бумагу и щеточку. Если проблемы не устранены, то приступаем к разборке и замене деталей. И не экономьте на специальных чистящих средствах для объектива. Но и не переусердствуйте, поскольку частая чистка также негативно сказывается на работе механизмов.
Неисправности фотовспышки
Неисправности фотовспышки - один из распространенных видов поломки цифровых фотоаппаратов. Основные признаки неисправности: отснятое изображения слишком темное или светлое, изображение отсутствует вообще.
Если у вас встроенная фотовспышка, то необходимо произвести разборку самого аппарата и прочистить вспышку. Если и это не поможет, то необходима ее замена. В принципе, процедура не сложная и не требует много усилий. В профессиональных фотоаппаратах используются внешние вспышки, которые подключаются к нему через специальный контакт, так называемый, горячий башмак. Именно его поломка может привести к полному отказу вспышки.
Неисправности интерфейсов фотоаппарата
Поскольку цифровой фотоаппарат удобен тем, что полученные с него снимки можно обрабатывать, то частое использование интерфейсов фотоаппарата просто необходимость - это аудио- и видео выходы, USB разъем и другие разъемы (зависит от модели). Естественно, что и они выходят из строя.
Ремонт интерфейса фотоаппарата в этом случае не составляет труда и заключается в замене расшатавшегося разъема. Для этого вам понадобится набор отверток, который можно приобрести через интернет-магазин.
Конечно, возможны еще некоторые поломки цифровых фотоаппаратов, но они встречаются реже. Если же остановится более детально на моделях, то можно выделить типичные неисправности для каждой модели. Рассмотрим несколько из них:
Sony DSC-T9: вышел из строя механизм зум, на экран выдает ошибку Е61. Причина и ее решение: заклинило шаговый двигатель механизма зум или повреждены шестерни - необходимо заменить весь механизм.
CANON ixus 40 (и другие модели): не работает фотовспышка. Причина и ее решение: неисправны элементы микросхемы (25AAJ). Неисправный элемент необходимо заменить на 20AAJ (от схемы вспышки пленочного фотоаппарата).
Olympus MJV 410: вышла из строя вспышка. Решение проблемы: необходимо припаять разъем от платы вспышки к основной плате.
NIKON E5000: при включении фотоаппарата объектив выдвигается и стопорится; выключается аппарат только после того, как вынуть и засунуть обратно батарею питания. Проблема и ее решение: проблемы с разъемом CN103 - необходима замена самого разъема.
Sony DSC-F717: полученное изображение искажено и размазано. Проблема и ее решение: отказ некоторых элементов матрицы - необходимо заменить матрицу.
Успешных вам ремонтов!
Ремонт цифрового фотоаппарата Kodak cx7300 пошаговая инструкция.
Если в Ваш фотоаппарат попала вода, необходимо как можно быстрее его разобрать и промыть места куда попала вода спиртом.
Разбираем фотоаппарат в следующей последовательности:
3. Открываем крышку отсека флэш-карты;
4. Вынимаем флэш-карту;
5. Отворачиваем три нижних винтика;
6. Отворачиваем два винтика в отсеке флэш-карты. Обратите внимание, что они длиннее нижних винтиков;

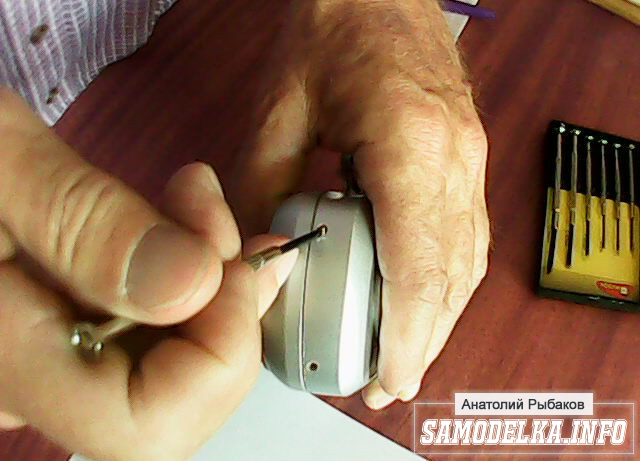

7. Отворачиваем два винтика с левого бока фотоаппарата;

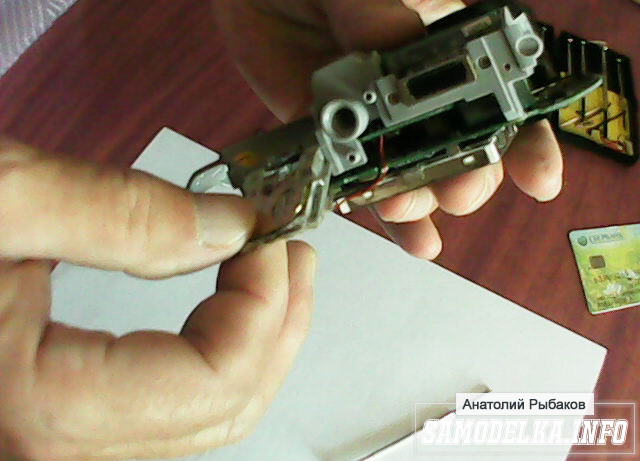

8. Слегка раздвигаем обе половинки корпуса фотоаппарата внизу и…

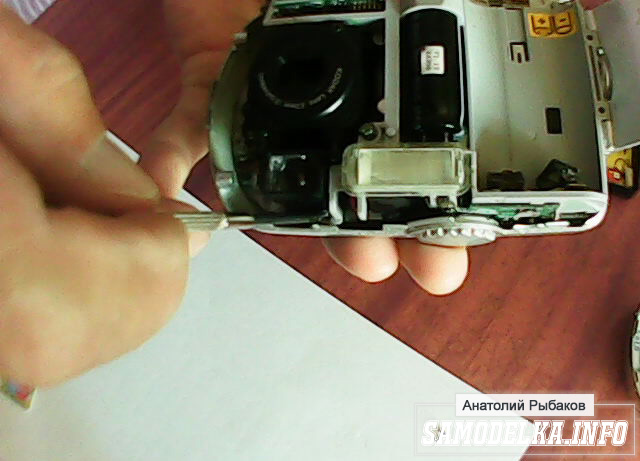

9. … разъединяя их при помощи пластиковой карточки;
10. Снимаем переднюю половину корпуса фотоаппарата;
11. Отворачиваем нижний винт крепления задней половины корпуса к плате;
12. Отворачиваем верхний винт крепления задней половины корпуса к плате. Обращаю внимание на то, что оба винта находятся в углублениях и поэтому их трудно заметить;

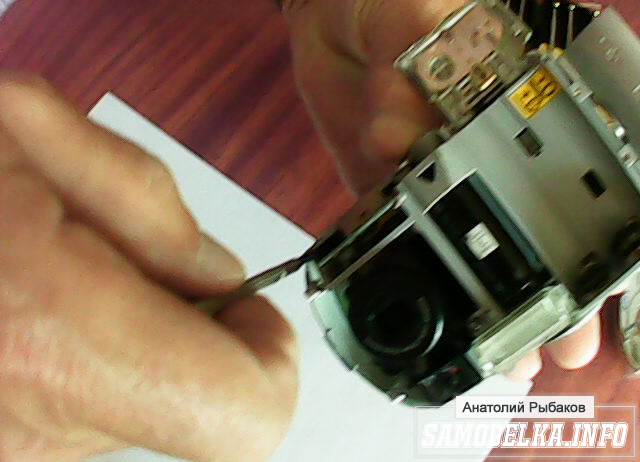

13. Поддеваем отверткой выступ задней половины корпуса и …
14. Снимаем её;

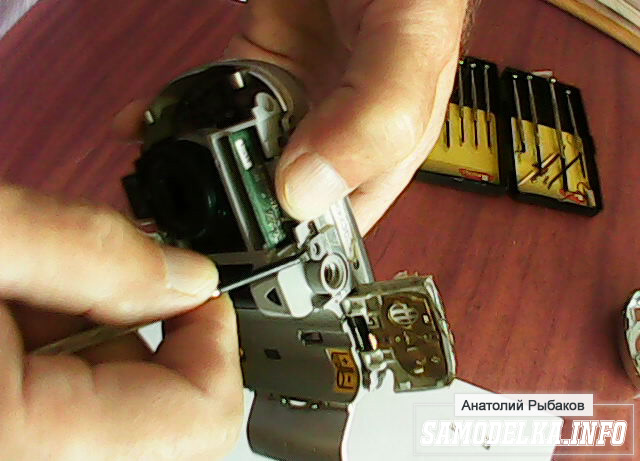

15. Отворачиваем винт крепления платы кнопки пуска;
16. Снимаем плату. Она соединена с большой платой при помощи штекера, который легко разъединяется.
После того, как я разобрал фотоаппарат, я обнаружил, что на этой маленькой плате морской водой были выедены некоторые дорожки (фотоаппарат попал в море, поэтому и возникла необходимость его разборки). Очень осторожно при помощи паяльника и тонкой проволоки мне удалось восстановить эти дорожки. Вот такой вид приняла эта плата (видны места пайки);
Ввиду того, что деталька маленькая, а фотоаппарата для её съемки не было, снять её мне помог знакомый компьютерщик. Поэтому она такая бледная. Моим фотоаппаратом (а я пользовался видео-регистратором в режиме фото) получилась такая (вид сверху);
17. Снимаем крышку отсека питания. Она выходит в сторону дисплея;
18. Отворачиваем два винта крепления колодки диагностики;
19. Снимаем колодку. Она соединена с обеими платами штекерочками, которые разъединяются с некоторым усилием;
20. Аккуратно отпаиваем два проводочка (красный и черный) от дисплея. Я пользовался обычным паяльником на 25 Вт и спиртовым раствором канифоли (в роли флюса). Провода перед пайкой нужно пометить, что потом не перепутать;
21. Отворачиваем винт крепления дисплея;

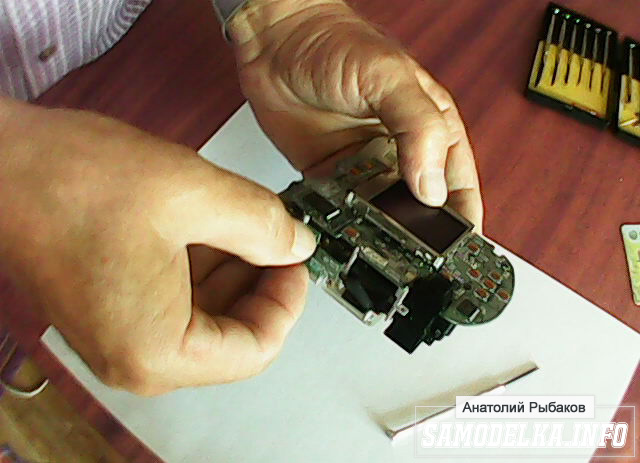

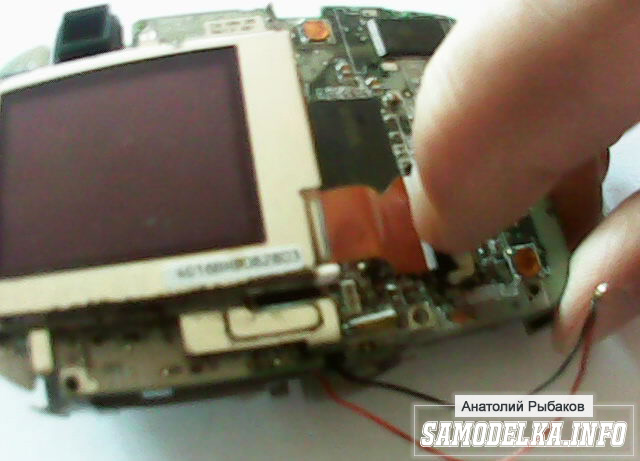

22. Приподнимаем дисплей (он входит щипами в плату) и сдвигаем его влево. Под ним находится шлейф, с которым он соединяется с платой;
23. Приподнимаем планочку и..

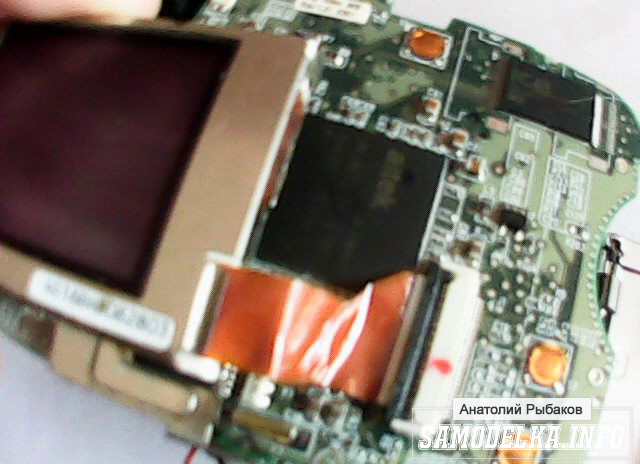

24. Отсоединяем шлейф;
25. Убираем дисплей;
26. Отворачиваем три винта крепления видоискателя;

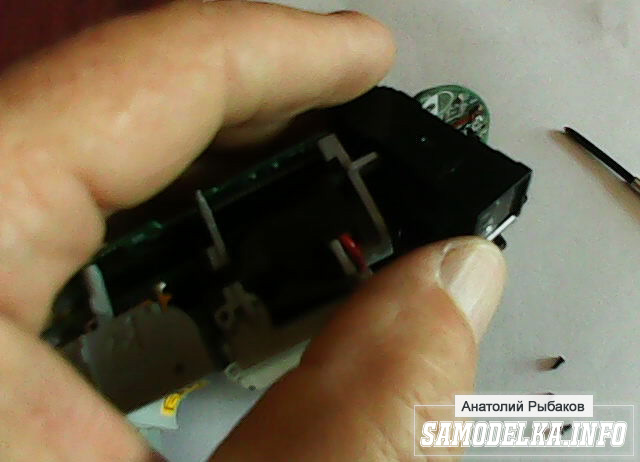

27. Убираем видоискатель. Для этого его нужно слегка наклонить и приподнять;

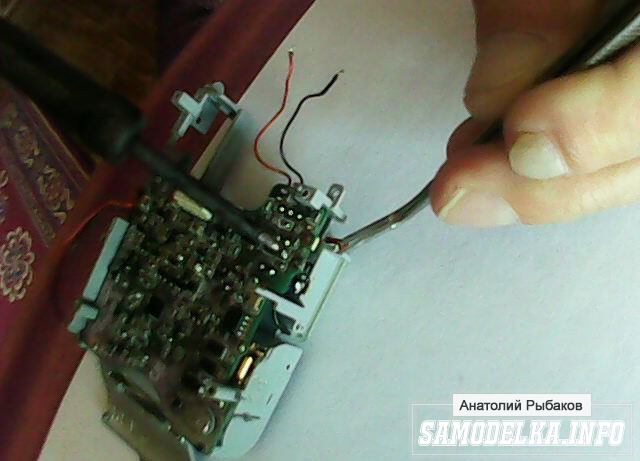

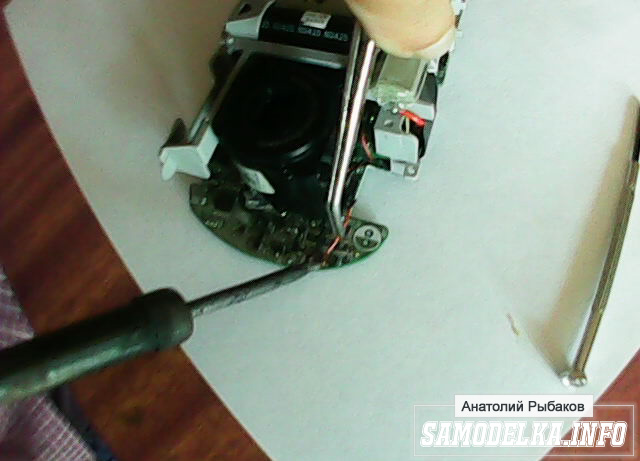

28. Отпаиваем два проводка (красный и черный), идущие к сигнальной лампе задержки спуска. Эти проводки также сначала нужно пометить. Их, как и проводки дисплея можно не отпаивать, но при этом нужно постоянно следить за отсоединенными деталями. А это неудобно и, к тому же их можно повредить.
29. Снимаем плату с объективом. Провода, которые идут от объектива к плате можно не отпаивать;

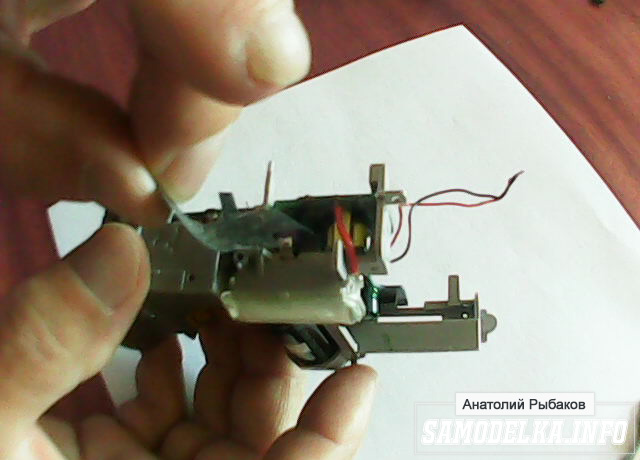

30. Снимаем защитную пленку на лампе вспышки;

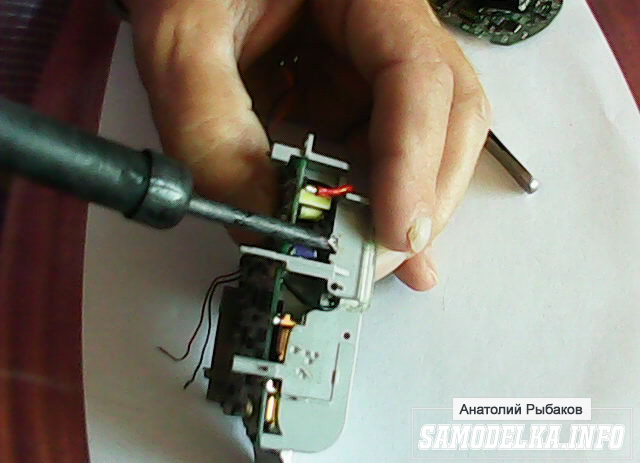

31. Отпаиваем два провода идущие к лампе вспышки ;
32. Отпаиваем третий вывод лампы вспышки от трансформатора;
33. Приподнимая нижний край платы,…
… выдавливая контакты и …
… утопляя конденсатор, …
… отделяем плату от корпуса;

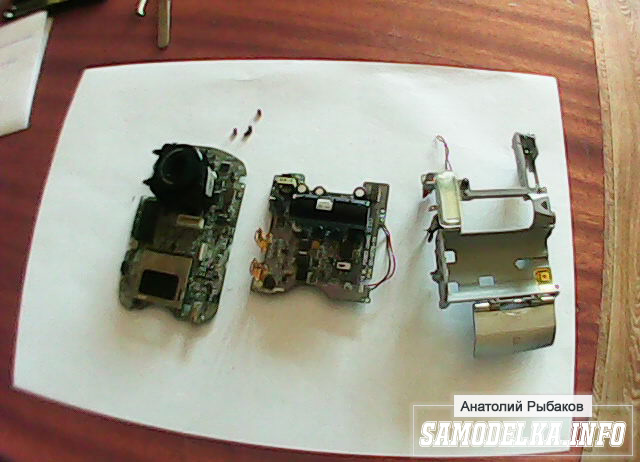

34. Фотоаппарат разобран.
Сборка производится в обратном порядке.
В первом приближение любая цифровая фотокамера состоит из следующих основных частей и узлов: Объектива и диафрагмы, комплекта оптических преобразователей и зеркал и цифровой матрицы, блока управления и хранения данных.
Принцип работы фотоаппарата хорошо понятен из структурной схемы на рисунке ниже:
Если взглянуть на рисунок выше, то хорошо заметно, что сначала световой поток попадает на объектив, затем следует через диафрагму и затвор, которые дозируют количество света, попадающее на фоточувствительные элементы матрицы. Каждый пиксель матрицы передает информацию об интенсивности светового потока и световом спектре. Далее эта информация поступает на аналого-цифровой преобразователь. С выхода АЦП цифровой код через блок обработки, выводится на цифровой дисплей или сохраняется на внутреннюю или внешнюю память.
Устройство и принцип работы зеркального фотоаппарата , можно посмотреть здесь:
Сервисные мануалы на цифровые фотокамеры Casio EX-P600 EX-S1/M1, EX-S2/M2, EX-S3, QV-3EX, EX-S770, EX-S770D, QV-100B, QV-100C, QV-4000 и на другие модели
Цифровая фототехника BBK в подборке с мануалами вы найдете информацию по разборке, каталог запасных частей на BBK DP710, DP810, DP830, DP850, DP1050, DP1250 и др.
Подробное сервисное руководство на цифровой фотоаппарат LG LDC-A310.
Статья о защите цифровых фотокамер при их эксплуатации, и LG GR-DV 4000 описание неисправности с DC/DC конвертером
Ремонт цифровых фотокамер Olympus связанный с разборкой камеры или заменой прошивки, во избежание лишних повреждений необходимо начинать с ознакомления с нужным сервис-мануалом и устройством конкретной модели фотоаппарата, которые вы можете скачать у нас.
Общие сведения при ремонте цифрового фотоаппарата
Чтобы хорошо произвести ремонт вашего цифровика, поначалу нужно четко понимать устройство фотоаппарата. Для начала следует уяснить, что любая фототехника это прежде всего оптика, и только потом электроника.
Устройство фотоаппарата краткий курс молодого ремонтника : Внутри объектива размещаются мембрана и обтюратор. Мембрана, состоит из нескольких лепестков и закрываясь, убавляет калибр отверстия чрез которое свет идёт на матрицу. Благодоря этому миниатюризируется численность падающего света и предотвращается лишняя засветка матрицы, при ясно освещенном предмете съемки.
Вблизи располагаться обтюратор. Он, как и Мембрана, способен видоизменять численность попавшего на матрицу света. Объективы камер при выключенние погружаются в корпус и выезжают из него при подключении. Вот поэтому даже очень маленький удар при выдвинутом объективе имеет возможность попортить камеру. Ообъектив нужно защищать от контакта с любыми химическими веществами. От чистоты линзы напрямую находится в зависимости свойство изображения на снимках, его резкозть. Следы пальцев можно стирать чистой тканью, а при мощных загрязнениях будет нужно особая жидкость для чистки оптики. Ежели непрерывно мигает индикатор и слышны щелчки в объективе - это означает заклинивание обьектива из-из-за неисправности зубчиков у шестеренки в редукторе. Также в обьективах разламывается и втулочки, движущая часть устройство затвора и диафрагмы. Затвор цифровиков, обычно раскрыт и свет, минувший через микрообъектив, постоянно проходит на матрицу. Цифровая камера постоянно приобретает картинку с матрицы и показывает его на мониторе камеры. И ежели затвор цифровика будет закрыт, изображения на мониторе мы никак не увидим. Но в некоторых случаях после съемки кадра с огромным разрешением затвор цифровика закрывается на время, требуемое для переноса инфы с матрицы в память фотоаппарата. За линзами объектива размещен инфракрасный фильтр, мешающий прохождению инфракрасных лучей на светочувствительную матрицу. Человеческий глаз никак не воспринемает инфракрасные лучи, а означает, никак не обязан их отображать и цифровой фотоаппарат.
Далее размещается светочувствительная матрица, верхняя дробь которогй исполнена из стекла. Перед защитным стеклом располагаться светочувствительная плоскость матрицы. Структорно она состоит из большого колличества светочувствительных ячеек. Свет, падая на их производит гальванический заряд. После того как съемка закончена возникшие заряды переносятся в аналогово-числовой преобразователь. Тут проистекает оцифровка. Оцифрованная информация передается в оперативную память ОЗУ. ОЗУ хранит информацию только во включенном состояние. Снимок располагаться в ОЗУ только микросекунды Тут-же производится его цифровая переработка - улучшается цветопередача, рерзкость, насыщенность и остальные свойства изображения. . Обработанный снимок переносится на карту памяти. Тут цифровое фото может хранится достаточно долго.
Основная проблема которая возникает с флешками цифровиков происходит из-за загрязнения контактов. Для устранения этой проблемы достаточно лишь промыть контакты напримерн бензоспиртом.
Если цифровик не включается проверьте правильность подключения батарей и их уровень заряда хотябы обычным тестером. Ток в аккумуляторах должен быть не как не меньше 1 ампера, при меньших значениях фотоаппарат рискует даже не включится
Управляет цифровым фотоаппаратом главный микроконтроллер . Над объективом размещен зрительный видоискатель. Во время зумирования меняется отдаление меж линзами объектива. В случае ежели с аккумуляторами проблем нет а фотик все равно не врубается проверьте подается ли питание на главный микроконтроллер (процессор) если все ОК необходимо поменять его. Не спешите вскрывать фотоаппарат не имея под рукой инструкции по разборке, иначе вы рискуете повредить элементы крепления. Большое количество сервисных инструкций вы можете скачать с сайта http://www.сайт
Блок фотовспышки располагаться на отдельной плате с конденсатором огромной емкости и трансформатором. На задней панели фотоаппарата размещен ЖК монитор.
Некоторые типичные неисправности и способы их устранения для цифровых фотоаппаратов
Неисправен оптический датчик в объективе цифрового фотоаппарата или видекамеры
: Оптопара состоит из 2-х частей - источника излучения (ИК светодиод) и фотоприемника (например фотодиод, фототранзистор, фототиристор). Определить часть светоизлучателя, а так же анод и катод светодиода можно с помощью обычного тестера. Соответственно напротив выводов светоизлучателя - выводы фотоприемника и как правило напротив вывода анода светоизлучателя - анод или коллектор фотоприемника, напротив катода светоизлучателя - катод или эмиттер фотоприемника. Оптопары в фотоаппаратах применяются в механизме zoom объектива. При поданом напряжении на излучатель и открытом светопотоке - фотоприемник отрыт и напряжение на его аноде или коллекторе равно нулю, при закрытом фотоприемнике напряжение равно источнику питания. Если нет возможности проверить оптопару непосредственно в фотоаппарате, работоспособность можно проверить согласно следующей схемы.
Объектив в цифровом фотоаппарате - это сложный оптико-механический прибор, сочетающий в себе элементы точной механики и оптики. В фотоаппаратах он наиболее подвержен риску выхода из строя. Достаточно сказать, что около 70% неисправностей фотоаппаратов приходится на дефект объектива, и в подавляющем случае причиной возникновения неисправностей - это человеческий фактор, т.е. уронили, наступили, пролили жидкость, неаккуратное обращение, попадание инородных частиц в привод объектива, например песка и т.д. В фотоаппаратах Canon ixus xxx, при возникновении неисправности объектива, после включения фотоаппарата, через некоторое время, на дисплей выводится , после чего аппарат выключается..
Надеюсь понятно, что попадание даже мельчайшей песчинки между зубьями шестерней привода механизма zoom объектива приведет к его заклиниванию, а незначительное механическое воздействие к повреждению зубьев тех же шестерней или штифтов объектива. при возникновении неисправности в объективе, когда привод механизма не может "заехать". алгоритм устранения если все детали целы аккуратно разобрать и почистить, при необходимости заменить вышедшие из строя детали. Иногда проще заменить объектив целиком, т.к некоторые детали просто невозможно найти
Типовые проблемы возникающие в CF разъемеВо первых это сломанные контакты разъема, во вторых они могут быть погнуты, и из-за этого карта памяти не читается. Появление неисправности, возникает из-за неправильной установки флешки. Симптоматика проявления может быть очень разнообразной, например: цифровик просто не включается, и скорей всего контакты разъема замкнуты , что приводит к срабатыванию защиты фотоаппарата. Из-за замкнутых контактов осложнения могут быть более опасными, например часто вылетает преобразователь напряжения. Также часто бывали случаи, когда фотик без карты памяти работает хорошо, а вот послее ее установки совсем не включается. Причина также в погнутых контакт. Фотоаппарат работает, «но не определяет» карту памяти. Скорей всего причина зашифрована в сломанном выводе разъема.
Ремонт фотовспышки в фотоаппаратеВнимание, на накопительном конденсаторе вспышки напряжение порядка 300 вольт , при неаккуратном обращении можете не только получить удар электрическим током, но и легко угробить безвозвратно фотоаппарат. Разряжайте накопительный конденсатор фотовспышки каждый раз после подключения питания. Разряжать конденсатор можно через резистор сопротивлением 1-2кОм.
Цифровой фотоаппарат без вспышки мало пригоден к работе, а в условиях слабой освещенности пользоваться им не имеет смысла. Поэтому ремонт фотоаппаратов с такой неисправностью у пользователей, как правило, не вызывает вопросов. Что касается практической стороны вопроса: часто процесс ремонта осложняется не столько из-за отсутствия комплектующих, сколько из-за недостатка сервисной документации. К сожалению, в настоящее время крайне мало технической литературы, посвященной устройству фотовспышек, описанию принципов работы их электронных схем, несмотря на то, что огромный интерес к устройству фото вспышек и, тем более, к их ремонту существует не только у владельцев фотоаппаратов, но и, зачастую, у работников мастерских по ремонту фотоаппаратов, особенно в провинции. Работу фотовспышки рассмотрим по принципиальной схеме пленочного фотоаппарата рис 1.
Схема блокинг-генератора фотовспышки собрана на транзисторе Q303. В момент включения транзистор открыт отрицательным напряжением, поступающим через резистор R305, обмотку трансформатора T301, открытый транзистор Q304. В результате через обмотку I трансформатора течет ток, который индуцирует импульс положительной полярности в обмотке II. Он закрывает транзистор Q303. Ток в обмотке I начинает убывать. Исчезающее магнитное поле наводит в обмотке II импульс отрицательной полярности,что вновь приводит к открыванию транзистора.
Процесс повторяется непрерывно. Импульсы разной полярности наводят ток в обмотке III трансформатора и, выпрямляясь диодом D302, заряжают конденсаторы C303 до напряжения 250 – 280 вольт, C302 через резисторы R308 R306. При нажатии кнопки «спуск» срабатывает синхроконтакт вспышки. Положительное напряжение подается на управляющий электрод тиристора SR301, открывает его и замыкает на корпус конденсатор C302, вызывая его разряд и резкое уменьшение тока в первичной обмотке трансформатора Т302. Исчезающее магнитное поле наводит во вторичной обмотки высоковольтный импульс, вызывающий пробой газа в колбе лампы вспышки XE301 и как следствие яркое кратковременное свечение
Принципиальная схема фотовспышки цифрового фотоаппарата фирмы Sony DSC – P52 Все та же схема блокинг-генератора Q503, T501, выпрямительный диод D502, накопительный конденсатор C508. Роль ключа на тиристоре SR301 выполняет полевой транзистор Q506 и т.д.
Процесс получения качественной фотографии изначально требовал немалой сноровки и опыта. С изобретением цифровых фотоаппаратов наступила новая эпоха в фотоискусстве. Любой человек может запечатлеть мгновенье в цифровом формате и при желании перенести свое произведение на бумагу или фоторамку.
Практически в каждой семье в наше время имеется цифровой фотоаппарат. А сколько раз, пусть и без злого умысла, любимый фотик страдал от падений или неосторожного удара? В данной статье мы рассмотрим закономерные поломки цифровых фотоаппаратов, возникающие в результате механических повреждений.
Современный цифровой фотоаппарат среднего ценового диапазона по размеру немного больше мобильного телефона. Но не стоит обольщаться. Цифровой фотоаппарат достаточно сложное электронное устройство. В этой маленькой коробочке очень плотно переплетаются движущиеся по сложной кинематической схеме механические части с электронной начинкой. Как правило, при ударе цифрового фотоаппарата страдает его самая нежная часть - оптическая система. А именно корзина фотообъектива цифрового фотоаппарата. Рассмотрим ремонт на примере цифрового фотоаппарата среднего ценового диапазона стоимостью в пределах 6-8 тысяч рублей. Стоимость нового тубуса объектива, ориентировочно равна 1500 руб. На первый взгляд кажется: чего проще? Купил тубус объектива, разобрал цифровой фотоаппарат. Заменил сломанную деталь и собрал фотоаппарат. На деле все не так просто.
Вначале приобретите набор часовых отверток (350-450 рублей), так как без них вы даже не сможете разобрать корпус цифрового фотоаппарата. Далее начинается наиболее интересная и сложная часть ремонта – разборка. Для проведения качественного ремонта необходимо соблюсти несколько условий.
- Во-первых, помещение должно быть практически стерильным. Иначе попавшая на матрицу или внутренние линзы фотообъектива соринка испортит все ваши фотоснимки.
- Во-вторых, желательно иметь хорошее освещение поверхности стола, на каком будет разбираться цифровой фотоаппарат. Вы удивитесь, насколько мелкими винтиками крепятся внутренние детали фотоаппарата.
- Третьим условием является предварительная разборка цифрового фотоаппарата для дефектовки, следствием чего является хранение в разобранном виде большого количества мелких винтиков различных размеров и самих частей фотообъектива с линзами и фото матрицей до момента покупки детали взамен неисправной.
Самое главное – внимательно запоминайте, в какой последовательности снимаете части цифрового фотоаппарата, ведь собирать придется строго в обратном порядке.
Для облегчения работы рекомендуем предварительно намагнитить отвертки.
Стоимость разборки и сборки в сервисном центре подобного фотоаппарата - 1500 руб. Если Вы самоделкин и с удовольствием изучите устройство цифрового фотоаппарата, то потраченное время и терпение с лихвой окупятся осознанием сэкономленной денежной суммы и полученного опыта. Если все-таки сомневаетесь в наличии терпения и должной сноровки, лучше обратиться в специализированные сервисные центры. Отремонтировать фотоаппарат в сервисном центре, означает получить качественный ремонт, с сопровождением гарантийных обязательств. Ведь в случае неудачи потраченное время и силы не получится компенсировать за счет красочных фотографий сделанных отремонтированным цифровым фотоаппаратом.
