Как собрать небольшую солнечную электростанцию. Устройство и виды ветровых электростанций Построенную электростанцию



Областные власти вознамерились в ближайшие три года возвести на Среднем Урале 60 новых электростанций. А может и больше. Правда, сами эти станции будут ну совсем маленькие. Некоторые по мегаватту (1 МВт), а какие-то даже меньше – по 200 киловатт (200 кВт). Суммарная мощность всех их вряд ли превысит 200 МВт… В общем, область решила развивать мини- и микроэнергетику.
Интерес властей к малой генерации понятен. Урал уже фактически стал энергодефицитным регионом. И сегодня поздно кидаться строить новые энергоблоки стандартного размера (от 1000 МВт). Пока парочка таких завертится – экономика региона уже придет в негодность. Остается надеяться только на энергосбережение и малую генерацию, которую можно вводить в строй гораздо быстрее. Поэтому несколько дней назад губернатор подписал постановление №313, согласно которому, бюджет области будет ежегодно выделять по 50 млн. руб. кредитов муниципалитетам и компаниям, решившим строить собственные миниэлектростанции.
Если учесть, что сегодня один простенький энергоблок мощностью 1 МВт стоит $350-1000 тыс. то можно посчитать, что на областные деньги каждый год можно будет водить блоки суммарной мощностью 2-5 МВт. Это смехотворно мало, столько потребляют несколько многоэтажек. Поэтому, единственный способ реально развивать малую энергетику – это сделать этот сектор привлекательным для бизнеса.
Рассуждая о региональной энергетике, профессор кафедры систем управления энергетикой УГТУ-УПИ Борис Ратников, недавно сказал, что, по его мнению, если капвложения на ввод 1 МВт мощности будут не выше $400 тыс., то вложения в малую энергетику будут окупаться 1-2 года. И при таких условиях инвестор придет в этот бизнес. И даже если потребуются в полтора раза большие затраты, то интерес частного капитала сохранится.

Нелегальные электроны

Тем не менее, миниэлектростанции, на территории Свердловской области, сегодня можно пересчитать по пальцам. Причем, почти все из них являются не коммерческими проектами, а способом «поддержки штанов» достаточно крупных промпредприятий. Если некий завод начинает ощущать нехватку тепла или электричества, он просто ставит у себя на площадке газопоршневой или газотурбинный энергоблок, подключает его к газовой трубе и использует «собственную» энергию параллельно с той, что закупает у энергетиков (или в периоды пиковых нагрузок). О продаже на сторону избытков электроэнергии, как правило, и речи не идет. Если же у владельцев блока такая мысль появляется, то реализовать ее получается далеко не всегда. Эту энергию не выпускают владельцы электрических сетей. Точнее, не пускают ее в свои сети. Уже были случаи, когда промышленники перегоняли электроны сторонним потребителям по сетям местной сетевой компании нелегально (сформулировано не по науке, но, в общем, суть, надеюсь, ясна).
Предприятия, для которых энергетический бизнес не главный, еще могут мириться с таким положением вещей. Но что делать компаниям, целенаправленно развивающим генерацию?
Еще два года назад компания “ГТ ТЭЦ-Энерго” запустила в городе Реже две газотурбинные установки, общей мощностью 12 МВт. А после этого потратила больше года на то, чтобы подключится к региональным электросетям. Когда же разногласия с владельцем сетей – “Свердловэнерго” – были в основном решены, встал вопрос о покупателе энергии. Областная сбытовая компания “Свердловэнергосбыт” не выразила особого желания возиться со считанными мегаваттами из Режа. Хорошо, что как раз в это время на контакт с “ГТ ТЭЦ-Энерго” вышел независимый сбытовик “Энергоджинн”, который фактически и вывел энергию компании на рынок и обеспечил ей сбыт. После этого, кстати, “Энергоджинн” выводил на рынок 16 МВт, вырабатываемые компанией “Газтурбосервис”, имеющей пару газотурбинных установок на территории Тюменского моторостроительного завода. Причем там процесс проходил даже более драматично. Сетевики пустили эту энергию в сеть, только после угрозы судебного иска.
Начальник отдела энерго- и ресурсосбережения министерства промышленности, энергетики и науки Свердловской области Николай Смирнов уверен, что, несмотря на то, что по закону сети обязаны принимать энергию от независимой генерации, но они этому будут препятствовать, даже в ходе реализации областной программы. То есть, владельцам малых электростанций раньше или позже придется прошибать лбом дорогу для своих электронов. Правда, Николай Смирнов, заметил, что в ряде случаев запреты сетевиков обоснованны. Энергия от малой генерации часто просто не соответствует стандартам по качеству (частота, стабильность напряжения и т.д., всего 84 критерия).

Так почем кило электричества?

Представители “классической” энергетики, достаточно осторожно, если не сказать – скептически – оценивают перспективу энергетики малой. Например, первый заместитель исполнительного директора по экономике и финансам ОАО «Свердловэнергосбыт» Борис Бокарев считает, что малая генерация в принципе не способна конкурировать с «нормальной» по ценам: «На оптовом рынке мы покупаем один киловатт за 55-60 копеек, а у малой энергетики этот же киловатт будет стоить 80 копеек» (речь, по-видимому, идет об энергии высокого напряжения, которая “по физике” стоит дешевле, чем низкого). Похожих воззрений придерживается генеральный директор ЗАО “Свердловская энергетическая компания” Владимир Нечитайлов. Он считает, что даже малая генерация требует весьма серьезных вложений (с учетом инфраструктуры – десятки млн. руб.) и долго окупается (7-10 лет). Соответственно, на такое может решиться только холдинг с миллиардными оборотами. Ну и КПД у малышей ниже, чем у солидных электростанций. Правда, Владимир Нечитайлов признал, что малая энергетика может выигрывать за счет гибкости управления.
А вот по наблюдениям Николая Смирнова, малая генерация, при нынешних тарифах на энергию, может оказаться выгодным проектом. “Свердловэнергосбыт” продает электроэнергию низкого напряжения по цене до 1,4 руб. за кВт. А стоимость энергии, вырабатываемой газопоршневыми установками, составляет 45-70 коп за кВт. Причем, эти цифры подтверждены практикой. В области уже работает несколько газопоршневых энергоблоков. Установка Богдановичского завода мощностью 200 кВт, дает электричество по цене 67 коп за кВт, а пятисоткиловаттный блок от «Волжского дизеля» - по 53 коп.
Но и это еще не все резоны для занятия малой генерацией. В России есть такое любопытное явление как «плата за подключение к энергетическим сетям». Так вот, в некоторых местах удельная стоимость подключения уже достигла удельной стоимости строительства собственной электростанции. Например, если некая московская фирма хочет получать 1 МВт энергии, то ей придется разово заплатить сетевикам за подключение не менее $600 тыс. А мы знаем, что за эти же деньги предприятие уже вполне может построить собственный мегаваттный энергоблок. И если в первом случае деньги будут безвозвратно потеряны, то во втором – они вернутся за три-четыре года благодаря низкой себестоимости «своей» энергии.
Правда, окупаться подобные проекты будут при условии, что предприятие будет потреблять не только собственное электричество, но и тепло, вырабатываемое на этом же блоке. Ну и конечно, очень желательно, чтобы у бизнеса все-таки была возможность продавать излишки энергии. Ах да… еще не стоит забывать о бесперебойности энергоснабжения. Даже самый лучший энергоблок иногда останавливается. А на время остановок предприятию надо получать энергию либо из сетей, либо от своего запасного блока. Понятно, что это снижает привлекательность инвестиций в малую энергетику. Во всяком случае, делает их привлекательность небесспорной.

Полезные ископаемые, добываемые из недр земли и используемые человечеством в качестве энергоресурсов, к сожалению, не безграничны. С каждым годом их стоимость увеличивается, что объясняется сокращением уровня добычи. Альтернативным и набирающим обороты вариантом энергоснабжения выступают ветряные электростанции для дома. Они позволяют преобразовывать энергию ветра в переменный ток , что дает возможность обеспечивать все потребности в электричестве любых бытовых приборов. Главное преимущество таких генераторов – это абсолютная экологичность, а также бесплатное пользование электричеством неограниченное количество лет. Какие еще преимущества имеет ветрогенератор для дома, а также особенности его эксплуатации, разберем далее.

Еще древние люди заметили, что ветер может стать отличным помощником в осуществлении множества работ. Ветряные мельницы, позволявшие превращать зерно в муку, не затрачивая собственных сил, стали родоначальниками первых ветрогенераторов.

Ветряные электростанции состоят из определенного количества генераторов, способных получать, преобразовывать и накапливать энергию ветра в переменный ток. Они вполне могут обеспечить целый дом электроэнергией, которая берется из ниоткуда.

Однако, нужно сказать, что затраты на оборудование и их обслуживание не всегда дешевле , нежели стоимость центральных электросетей.

Преимущества и недостатки

Итак, прежде чем присоединиться к сторонникам бесплатной энергии, нужно осознать, что ветряные электростанции имеют не только преимущества, но и определенные недостатки. Из положительных сторон использования энергии ветра в быту можно выделить следующие:

  • способ абсолютно экологически чистый и не вредит окружающей среды;
  • простота конструкции;
  • легкость эксплуатации;
  • независимость от электросетей.

Домашние мини-генераторы могут, как частично обеспечивать электричеством, так и стать полноценным его заменителем, преобразуясь в электростанции.

Однако не нужно забывать про недостатки , которыми являются:

  • высокая стоимость оборудования;
  • окупаемость наступает не ранее чем через 5-6 лет использования;
  • относительно небольшие коэффициенты полезного действия, отчего страдает мощность;
  • требует наличия дорогостоящего оборудования: аккумулятор и генератор, без которого невозможна работа станции в безветренные дни.

Чтобы не потратить уйму денег впустую, перед покупкой всего необходимого оборудования, следует оценить рентабельность электростанции. Для этого высчитывают среднюю мощность дома (сюда входят мощности всех используемых электроприборов), количество ветреных дней в году, а также оценивают местность, где будут располагаться ветряки.

Основные конструктивные элементы

Простота возведения электростанции объясняется примитивностью конструктивных элементов.

Чтобы пользоваться энергией ветра, потребуются такие детали :

  • ветряные лопасти – захватывают поток ветра, передавая импульс ветрогенератору;
  • ветрогенератор и контроллер – способствуют преобразованию импульса в постоянный ток;
  • аккумулятор – накапливает энергию;
  • инвертор – помогает преобразовывать постоянный ток в переменный.

В этой статье я хочу рассказать как можно самостоятельно собрать небольшую автономную электростанцию на солнечных панелях, что для этого понадобится, и почему выбор пал на те или иные составляющие электростанции. Допустим нам нужно сделать электричество в (дачном домике, вагончике охраны, в гараже, и т.п.), но бюджет ограничен, и хочется за минимум средств получить хоть что-то. И как минимум нам нужен свет, питание и зарядка мелкой электроники, а так-же иногда мы хотим к примеру пользоваться электро-инструментом.

Солнечная электростанция

Фото солнечных панелей на крыше домика, две панели по 100 Ватт

Для этого по минимуму нам понадобится солнечные панели на 200-300 Ватт, можно конечно и на 100ватт всего, и даже меньше, если вам требуется совсем немного энергии. Но лучше брать с запасом, и сразу определится на какое напряжение строить систему. К примеру если вы хотите все питать от напряжения 12вольт, то лучше покупать панели на 12вольт, а если все будет питаться через инвертор, то систему можно стоить на 24/48 вольт. Например две панели по 100 Ватт, которые смогут дать 700-800 Ватт энергии за световой день. Когда есть солнце тут и от одной панели энергии много, но лучше брать сразу 2-3 штуки чтобы и в пасмурную погоду, и зимой энергия тоже была, так-как в пасмурную погоду выработка падает в 5-20 раз и чем больше панелей будет тем лучше.

На 12вольт есть масса электроники и различных зарядных устройств, у нас большинство автомобилей имеют бортовую сеть 12v и для этого напряжения есть практически все, и это доступно. К примеру от 12v работают светодиодные ленты, которые хорошо подходят для освещения, есть светодиодные лампочки 12v в любом магазине. Так-же для зарядки телефонов и планшетов есть автомобильные адаптеры, которые из 12/24v делают 5v. Такие адаптеры имеют или USB выход один или два и более, или с проводом под конкретную модель телефона или планшета, в общем заряжать электронику от 12-ти вольт проблем нет.

Если вам нужно питать от 12вольт ноутбук, то для этого тоже есть автомобильные зарядные адаптеры, которые из 12v делают 19v. В общем практически все есть чтобы питаться от двенадцати вольт, даже кипятильники, холодильники и электро чайники. Так-же есть и телевизоры на 12вольт, которые диагональю 15-19 дюймов и обычно ставятся на кухню. Но конечно если мощность солнечных панелей небольшая и емкость аккумуляторов тоже, то рассчитывать на то можно постоянно пользоваться мощными потребителями не приходится, разве что летом. фото потребители на 12в

Приборы и адаптеры на 12v


Для примера некоторые виды преобразователей работающих от 12 вольт, и некоторые приборы работающие от 12 вольт, такие как чайник, кипятильник, холодильник. Освещение на 12вольт

Если все делать на 12v, то тут преимущество в экономии электроэнергии, так-как инвертор 12/220 вольт тоже имеет свой КПД около 85-90%, и дешевые инверторы на холостом ходу потребляют 0,2-0,5 А, а это 3-6 ватт/ч., или 70-150 ватт в сутки. Согласитесь что просто так 70-150 ватт энергии в сутки тратить не хочется, этого же к примеру хватит чтобы дополнительно еще несколько часов светила светодиодная лампочка, проработал телевизор часов 5-7, зарядить телефон раз двадцать этой энергией можно. Плюс к тому еще при работе на инверторе теряется 10-15% энергии, и в итоге общее количество энергии теряющейся на инверторе получается существенной. И особенно это не рационально когда мы из 12вольт делаем 220вольт, а потом в розетку включаем блок питания на 12вольт, или 5вольт. В этом случае КПД всей системы очень низок так-как много энергии тратится на преобразователях.

Единственное неудобство в том что на 12 вольт мало электроинструмента, и он не распространен, так-же в продаже трудно найти холодильники, насосы и пр. По-этому если нужно питать от своей автономки что-то еще кроме всякой мелкой электроники, то без инвертора 12/220 вольт не обойтись. И тут нужно учитывать что и сам инвертор имеет КПД, и некоторые приборы не особо экономичны. Все это влечет за собой необходимость увеличивать пропорционально потреблению емкость аккумуляторов, и мощность солнечных панелей.

Тут как-бы два варианта, или оптимизировать все на низкое напряжение 12вольт, или тогда сразу переводить все на 220вольт. Ну еще можно просто установить инвертор и пользоваться им когда это нужно, а все что работает постоянно (свет, телевизор, зарядные) питать от 12 вольт. В этом случае может подойти даже дешевый инвертор с модифицированной синусоидой.

Через инверторы с модифицированным синусом часто отказываются работать насосы и холодильники, так-как частота и форма напряжения не подходит для требовательного оборудования. Но через такие инверторы нормально работают лампочки любые на 220вольт, электроинструмент (дрели, болгарки и пр.), и электроника с импульсными блоками питания (современные телевизоры и прочая электроника). Вообще чтобы точно не было проблем лучше сразу брать инвертор с чистой синусоидой на выходе, а то если что-то выйдет из строя из-за инвертора - то убытка больше будет чем экономии.

Контроллер заряда аккумуляторов, инверторы

Не смотря на то что к примеру у нас небольшая мощность солнечных панелей, но контроллер лучше брать с двукратным запасом по мощности, особенно если покупать дешевый контроллер. Выход из строя контроллера может повлечь за собой еще много проблем, он может испортить аккумуляторы, или неправильно их заряжать от чего они быстро потеряют емкость. Так-же если контроллер подаст все напряжение от СП в сеть, то может испортится электроника питающаяся от 12в, так как СП в холостую дают до 20вольт. Подробнее про контроллеры - Контроллеры для солнечных батарей

Кстати если вы будете питать все через инвертор, то систему можно строить не только на 12вольт, но и к примеру на 24 или 48 вольт. Основное отличие при этом в том что толщина проводов требуется значительно меньше так-как ток по проводам будет меньше. К примеру если у нас система на 12вольт, то ток зарядки по проводам будет доходить до 12 Ампер, а если через MPPT контроллер, то до 18А. И чтобы провода не грелись и не-было потерь, сечение провода должно быть толстым, и чем дальше солнечные панели от аккумуляторов тем провод должен быть толще.

Так к примеру для тока в 6 Ампер сечение провода должно быть 4-6кв. а если у нас ток 12А, то уже нужен провод 10-12кв. А если у нас будет 50 Ампер, то и провода должны быть толще чем сварочные (50кв.), чтобы не грелись и не-было потерь. Вот чтобы экономить на толщине и не терять энергию, систему строят на 24v 48v. В случае с 48 вольт толщину провода можно уменьшить в четыре раза и на этом прилично сэкономить. А инверторы есть и на 24v и на 48v. Так-же есть и контроллеры, думаю вам понятно, основной смысл это экономия в проводах и меньше потери на передаче электроэнергии от солнечных панелей до аккумуляторов.

Контроллеров существует два типа, это MPPT и PWM контроллеры. Первый тип может с солнечных панелей выжимать до 98% мощности, но стоит дороже. А PWM контроллеры простые и заряжают тем током что есть, то-есть с ними мощность от солнечных батарей всего 60-70%. MPPT контроллер работает лучше при ярком солнце и из высокого напряжения СП делает более низкое 14в и больше тока. А обычные PWM не могут преобразовывать, но зато в пасмурную погоду, когда ток с панелей совсем маленький, такие контроллеры дают немного больше энергии в аккумуляторы.

Какой контроллер покупать тут я думаю четко не определить, кому-то нужно с солнца брать всю энергию, а у кого-то при солнце и так энергии с запасом приходит, а вот в пасмурную погоду хочется хоть немного, но по-больше. В принципе если вместо дорогова MPPT купить еще одну солнечную панель, то как-раз и компенсируются преимущество MPPT, и плюс в пасмурную погоду толку больше будет. Я лично склоняюсь больше к обычным контроллерам, так-как когда есть солнце энергию и так девать некуда, а когда его нет, то тут лишняя солнечная панель очень поможет. К примеру три панели по 100ватт дадут с обычным контроллером 18А, а с MPPT дадут 27А. Но когда будет пасмурная погода, то три панели через MPPT дадут к примеру 3А, а с обычным контроллером уже около 3,6А, а если купить вместо MPPT четвертую панель, то 4,8А.

Это все я привожу для примера, разница конечно для солнечного дня 18 и 27 А большая, но если и при 18А все равно аккумуляторы за день заряжаются, то зачем тогда больше мощности, все равно ведь когда зарядятся контроллер отключит панели и они просто так будут освещаться солнцем. А вот когда нет солнца, то и лишнему амперу радуешься, по-этому лучше больше панелей чем дорогой контроллер.

Про аккумуляторы для автономных систем

Аккумуляторы это наверно самая дорогая и важная часть системы, они очень капризны и быстро портятся, их много типов и с ними нужно относится нежно, иначе они быстро теряют емкость и портятся. По этому и контроллер нужно покупать умный, чтобы его можно было настраивать на разные типы, или там уже должны быть пред-установлены настойки для работы с разными типами АКБ.

К приму автомобильные стартерные аккумуляторы очень быстро теряют емкость в автономных системах, всего 1-2 года и они уже теряют 90% емкости. Это связано с глубокими разрядами, так-как дешевые контроллеры отключают потребителей при 10вольт, а автомобильные АКБ не рассчитаны на это, по-этому если уж их использовать, то не разряжать их более 110,8-12,0 вольт.

Щелочные аккумуляторы очень выносливы, но и очень дорогие. И если свинцовые АКБ имеют КПД 85-90% то щелочные аккумуляторы здесь немного проигрывают, а если их эксплуатировать заряжая и разряжая большими токами, то их КПД заметно ухудшается. Не выгодны такие аккумуляторы особенно зимой, тут и так энергии мало приходит, да еще и аккумуляторы отдают на 30% меньше энергии чем получают от солнечных батарей. Хотя сейчас вроде появились щелочные АКБ с улучшенным КПД, но картина в общем такая.

Литий-железо-фосфатный АКБ самые перспективные для автономных систем, они имеют высокий КПД 95-98%, и при этом совсем не боятся недо зарядов, глубоких разрядов, и больших токов разряда-заряда. Но они тоже дорогие и требуют дополнительно BMS систему контроля состояния ячеек. Если такой аккумулятор зарядить или разрядить ниже положенного, то он безвозвратно теряет емкость или ячейка вообще перестает работать. Но за состоянием акб следит БМС и она так-же занимается балансировкой заряда аккумулятора, по-этому если что-то пойдет не так, то она защитит аккумулятор и все отключит, и он не испортится.

В одной статье все не опишешь, но основное я постарался упомянуть и описать чтобы было понятно тем кто с этим совсем не знаком. Более подробно можно почитать в других статьях из раздела. Но в общем на данный момент судя по своему опыту строить небольшую электростанцию без инвертора и всю электронику питать от 12вольт выгоднее, а если уж все переводить на 220вольт, то строить систему на 48в. Особенно зимой даже немного лишней энергии очень нужно. Так-же и аккумуляторы у меня этой зимой литий-железо-фосфатные (lifepo4), и явно энергии в общем заметно больше чем при использовании автомобильных АКБ, плюс к тому lifepo4 совсем не испортились и потери емкости нет, хотя они целый месяц не заряжались до конца и постоянно разряжались до отключения.

Делаем ветроэлектростанцию своими руками у себя в частном доме. Ознакомимся с уже существующими промышленными аналогами на рынке и с работами народных умельцев.

Человечество на протяжении всего своего развития не перестает искать дешевые возобновляемые источники энергии, которые могли бы решить многие проблемы энергообеспечения. Одним из таких источников является энергия ветра, для преобразования которой в электрическую энергию, разработаны ветровые энергетические установки (ВЭУ), или, как их чаще называют, ветряные электростанции.

Любому человеку, особенно имеющему частный или загородный дом, хотелось бы иметь свой ветрогенератор, обеспечивающий жилье недорогой электрической энергией. Препятствием этому служит высокая стоимость промышленных образцов ВЭУ и, соответственно, слишком большой срок окупаемости для отдельно взятого владельца жилья, делающий его приобретение невыгодным. Одним из выходов может служить изготовление ветряной электростанции своими руками, позволяющее не только снизить общие затраты на ее приобретение, но и распределить эти затраты на некоторый срок, так как работа осуществляется в течение довольно длительного времени.

Для того чтобы сделать ветряную электростанцию, необходимо определить, позволяют ли погодные условия использовать ветровую энергию в качестве постоянного источника энергии. Ведь, если ветер для вашей местности редкость, вряд ли стоит начинать строительство самодельной ветряной электростанции. Если же с ветром все обстоит благополучно, желательно узнать общие климатические характеристики и, в частности, скорость ветра, с распределением ее по времени. Знание скорости ветра позволит правильно выбрать и сделать своими руками конструкцию ветряной электростанции.

Виды

Ветроэлектростанция своими руками классифицируется по расположению оси вращения и бывают:

  • с горизонтальным расположением;
  • с вертикальным расположением.

Установки с горизонтальным расположением оси называются установками пропеллерного типа и имеют самое широкое распространение в связи с высоким коэффициентом полезного действия. Недостатком этих установок является их более сложная конструкция, затрудняющая самодельные варианты изготовления, необходимость применения механизма следования направлению ветра и большая зависимость работы от скорости ветра — как правило, при малых скоростях эти установки не работают.

Более просты, неприхотливы и мало зависимы от скорости и направления ветра установки с вертикальным расположением рабочего вала — ортогональные с ротором Дарье и карусельные с ротором Савониуса. Недостатком их является весьма малый КПД, составляющий порядка 15%.

Недостатком обеих типов самодельной ветряной электростанции является низкое качество вырабатываемой электроэнергии, требующее дорогостоящих вариантов компенсации этого качества — стабилизирующих устройств, аккумуляторов, электрических преобразователей. В чистом виде электроэнергия пригодна только для использования в активной бытовой нагрузке — лампах накаливания и простых нагревательных устройствах. Для питания бытовой техники электроэнергия такого качества не пригодна.

Конструктивные элементы

Конструктивно, независимо от расположения оси, самодельная полноценная ветряная электростанция должна состоять из следующих элементов:

  • ветряной двигатель;
  • устройство для ориентирования ветряного двигателя по направлению ветра;
  • редуктор или мультипликатор для передачи вращения от ветряного двигателя к генератору;
  • генератор постоянного тока;
  • зарядное устройство;
  • аккумуляторная батарея для накопления электроэнергии;
  • инвертор для преобразования постоянного тока в переменный.

Особенности выбора источника тока

Одним из сложных элементов ветряной электростанции является генератор. Наиболее подходящим для изготовления своими руками является электродвигатель постоянного тока с рабочим напряжением 60-100 вольт. Этот вариант не требует переделки и способен работать с аппаратурой для зарядки автомобильной батареи.

Применение автомобильного источника напряжения затруднено тем, что его номинальная частота вращения составляет порядка 1800-2500 об/мин, а такую частоту вращения при прямом соединении не сможет обеспечить ни одна конструкция ветряного двигателя. В этом случае в составе установки необходимо предусмотреть редуктор или мультипликатор подходящей конструкции для увеличения частоты вращения в необходимых размерах. Скорее всего, этот параметр придется подбирать экспериментальным путем.

Возможным вариантом может стать реконструированный асинхронный двигатель с использованием неодимовых магнитов, но этот способ требует сложных расчетов и токарных работ, что зачастую не приемлет самодельная работа. Имеется вариант с межфазным подключением к обмоткам электродвигателя конденсаторов, емкость которых рассчитывается в зависимости от его мощности.

Изготовление

Учитывая то, что эффективность электростанции с горизонтальной осью имеет лучшие показатели эффективности, а бесперебойность подачи электроэнергии предполагается обеспечивать с помощью накопления энергии в аккумуляторной батарее, предпочтительнее для изготовления своими руками является именно такой вид ВЭУ, который мы и рассмотрим в рамках данной статьи.

Для того что бы сделать такую электростанцию своими руками понадобится следующий инструмент:

  • сварочный аппарат электродуговой сварки;
  • набор гаечных ключей;
  • набор сверл по металлу;
  • электродрель;
  • ножовка по металлу или УШМ с отрезным диском;
  • болты диаметром 6 мм с гайками для крепления лопастей к шкиву и алюминиевого листа к квадратной трубе.

Для изготовления ветряной электростанции своими руками потребуются следующие материалы:

  • пластиковая труба 150 мм длиной 600 мм;
  • лист алюминия размером 300х300 мм и толщиной 2,0 — 2,5 мм;
  • металлическая квадратная труба 80х40 мм и длиной 1,0 м;
  • труба диаметром 25 мм и длиной 300 мм;
  • труба диаметром 32 мм и длиной 4000-6000 мм;
  • медный провод длиной, достаточной для соединения электродвигателя, находящегося на мачте длиной 6 м, и нагрузки, которую будет питать этот источник тока;
  • электродвигатель постоянного тока 500 об/мин;
  • шкив для двигателя диаметром 120-150 мм;
  • аккумуляторная батарея 12 вольт;
  • автомобильное зарядное реле аккумулятора;
  • инвертор 12/220 вольт.

Процесс изготовления своими руками производится в следующем порядке:

Далее, в процессе работы установки, возможно, придется сделать другими размеры и конфигурацию лопастей, передаточное отношение между ветряным двигателем и генератором — каждый ветрогенератор, изготовленный своими руками, индивидуален в силу использования различных компонентов и условий ветрообразования. Первоначально ветряную электростанцию рекомендуют изготавливать небольшой мощности, на которой можно отработать полученную информацию не вкладывая большое количество средств.



Устройство и виды ветровых электростанций

Ветровые электростанции являются одним из вариантов получения альтернативной энергии. Энергия ветра относится к возобновляемому виду наряду с солнечной, термальной и т. п. Потенциал ветровой энергетики, конечно, меньше солнечной, но всё равно перекрывает современные потребности человечества в энергии. КПД ветровых электростанций небольшой, и составляет в лучшем случае 30 процентов. Но всё равно их строительство продолжается, и они считаются довольно перспективным видом энергетических установок.

Ветровая электростанция состоит из определённого количества генераторов, которые собраны вместе. Крупные ветровые электростанции включают в себя до 100 и более отдельно стоящих ветрогенераторов. В литературе также можно встретить название ─ ветровые фермы. Сразу стоит сказать, что подобные электростанции можно строить только в определённых регионах планеты. В этих местах средняя скорость ветра должна быть не менее 4,5 метра в секунду.


Перед тем как построить ветровую электростанцию в каком-либо месте, там проводится длительное исследование характеристик ветра. Для этого специалисты используют такие приборы, как анемометры. Они устанавливаются на высоте примерно 30─100 метров, и 1─2 года накапливается информация о направлении и скорости ветра в этом месте. Затем на основании полученных сведений составляются карты доступности ветровой энергетики. Эти карты и различные методики расчёта используются теми предпринимателями, которые хотят оценить перспективность строительства ветровых электростанций в каком-либо регионе мира.

Стоит отметить, что стандартная информация о метеорологов не годится при оценке целесообразности строительства ветровой электростанции. Ведь информацию о ветре метеорологи собирают на высоте до 10 метров над поверхностью Земли. Практически во всех странах мира специальные карты доступности энергии ветра создаются либо государством, либо при его участии.

Среди примеров этого можно назвать атлас ветров и компьютерную модель WEST для Канады. Этим занимались министерство природных ресурсов и министерство развития этой страны. Благодаря этим сведениям предприниматели могут планировать строительство ветровых электростанций в любой точке Канады. В Организации Объединённых Наций ещё в 2005 году была создана карта ветров для 19 развивающихся стран.



Ветрогенераторы, работающие в составе ветровых электростанций, устанавливают на различных возвышенностях естественного или искусственного происхождения. И это неслучайно, поскольку скорость ветра тем больше, чем выше от поверхности планеты. Поэтому ветрогенераторы работают на специальных башнях, высота которых от 30 до 60 метров. При планировании ветровой электростанции также принимается в расчёт наличие деревьев, крупных строений и т. п. Всё это также может повлиять на скорость ветра.

Кроме того, при строительстве подобных электростанций должны учитываться требования к охране ОС и влияние на человека. Ведь от подобных установок исходит немалый шум. В европейских странах давно приняты законы, которые ограничивают максимальный уровень шума ветровых энергетических установок. Днём этот показатель не должен превышать 45 дБ, а ночью ─ 35 дБ. Подобные установки должны находиться на расстоянии не менее 300 метров от жилых домов. Кроме того, современные ветровые электростанции останавливаются на время перелёта птиц.

Ветровые электростанции, как правило, занимают большое пространство. Для их строительства используются такие регионы, которые мало заселены и не вовлечены в экономическую деятельность. Среди них можно назвать:

  • Прибрежные районы;
  • Шельф;
  • Пустыни;
  • Горы.

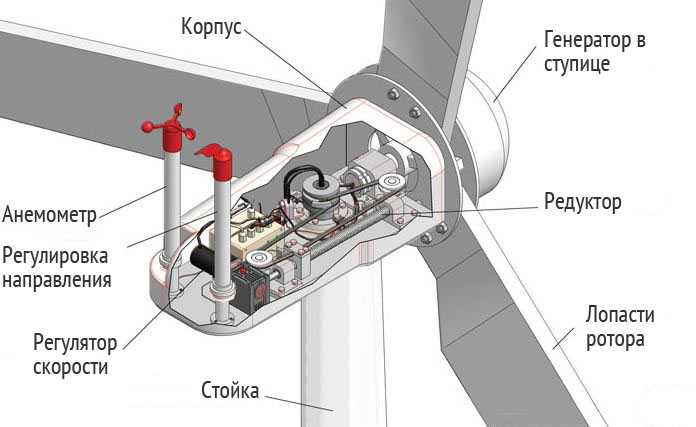

В состав ветровых электростанций входят отдельно стоящие ветрогенераторы. Давайте, вкратце рассмотрим, какая у них конструкция. В неё входят следующие узлы и детали:

  • Ротор с лопастями. Занимается преобразованием ветровой энергии в энергию вращения. Как правило, роторы имеет три лопасти. Лопасти современных ветрогенераторов могут достигать 30 метров в длину. В большинстве случаев их изготавливают из полиэстера, который армирован стекловолокном. Скорость вращения лопастей в среднем составляет 10─24 оборота в минуту;
  • Редуктор. Его задача заключается в повышении скорости вращения вала с 10─24 об/мин от ротора до 1,5─3 тысяч об/мин на входе в генератор. Существуют также конструкции ветрогенераторов, где ротор напрямую подключается генератору;
  • Генератор. Он преобразует энергию вращения в электричество;
  • Флюгер и анемометр. Они находятся на задней стороне корпуса ветрогенератора. Их задача собирать данные о скорости и направлении ветра. Полученные данные используются для увеличения выработки электроэнергии. Эта информация используется системой управления для запуска и остановки турбины, а также для контроля во время ее работы. Этот механизм разворачивает роутер в направлении максимального ветра. Ветрогенератор начинает работать при скорости ветра около 4 метров в секунду и отключается, когда она возрастает больше 25 м/сек;
  • Башня. Она используется для установки ветрогенератора на высоте. Высота современных машин достигает 60─100 метров;
  • Трансформатор. Он предназначен для преобразования напряжения, требуемого для электрической сети. Как правило, он находится у основания башни или встроен в неё.


Виды ветровых электростанций

  • Прибрежные. Такие электростанции построены на небольшом расстоянии от береговой линии. Со стороны моря или океана на побережье идёт бриз. Он обусловлен неравномерным прогрева воды и суши. Днём ветер движется со стороны водоёма на берег, а ночью, наоборот, с побережья в сторону воды.

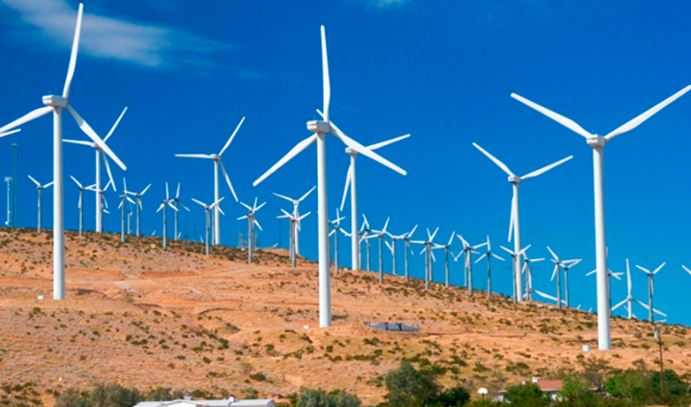

  • Наземные. Это наиболее распространённый вид ветровых электростанций, в которых ветрогенераторы установлены на различных возвышенностях. Причём строительство ветрогенератора на заранее подготовленные площадки занимает примерно 2 недели. Значительно большее время уходит на согласование строительство со стороны контролирующих органов. Строительство таких электростанций сильно удалённых районах затруднено, поскольку для их установки требуется тяжёлая подъёмная техника. А это значит, что требуется подъездные пути. К тому же электростанцию нужно подключить кабелем к электрическим сетям;

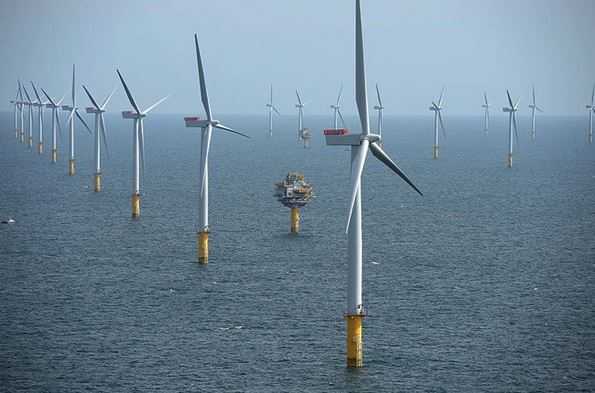

  • Шельфовые. Эти ветровые электростанции построены на расстоянии нескольких десятков километров от берега. Их плюсы заключаются в том, что они не занимают место на суше, их не слышно и их эффективность выше. Этот вид электростанций возводится в тех местах, где небольшая глубина. Их устанавливают на фундаменты, который изготавливают из свай забитых в морской грунт. Для передачи электроэнергии в электросети используются подводные кабели. Этот тип ветровых электростанций обходится дороже, чем наземный вариант. Для них требуется более мощные фундаменты, а морская вода часто приводит к ускоренной коррозии металлоконструкций. При строительстве этого вида электростанции применяют самоподъемные суда;
  • Парящие. Это редкий тип ветровых электростанций. Концепция в своё время была разработана советским инженером Егоровым (1930). Высота установки подобных ветрогенераторов составляет несколько сотен метров над землёй. Мощность подобных турбин составляет 30─40 киловатт. Для того чтобы поднять ветрогенератор на такую высоту, используется надувная невоспламеняемая оболочка, которую наполняют гелием. В качестве проводника получаемого электричества используются канаты повышенной прочности;
  • Плавающие. Плавающие ветровые генераторы появились относительно недавно. Конструктивно они представляют собой большие платформы с башней, уходящей под воду на несколько десятков метров. И примерно настолько же башня возвышается над водой. Чтобы стабилизировать на воде подобную систему, используется балласт из камней и гравия. Чтобы башня не дрейфовала, используются якоря. На берег электроэнергия передаётся с помощью подводного кабеля;
  • Горные. По большому счёту это те же самые наземные ветровые электростанции, но только построенные в горах. В горах ветер дует значительно интенсивнее. За счёт этого такие станции более эффективны.
